Balok Keramik Suhu Tinggi Dua Port Kemurnian Tinggi Kekuatan Tinggi

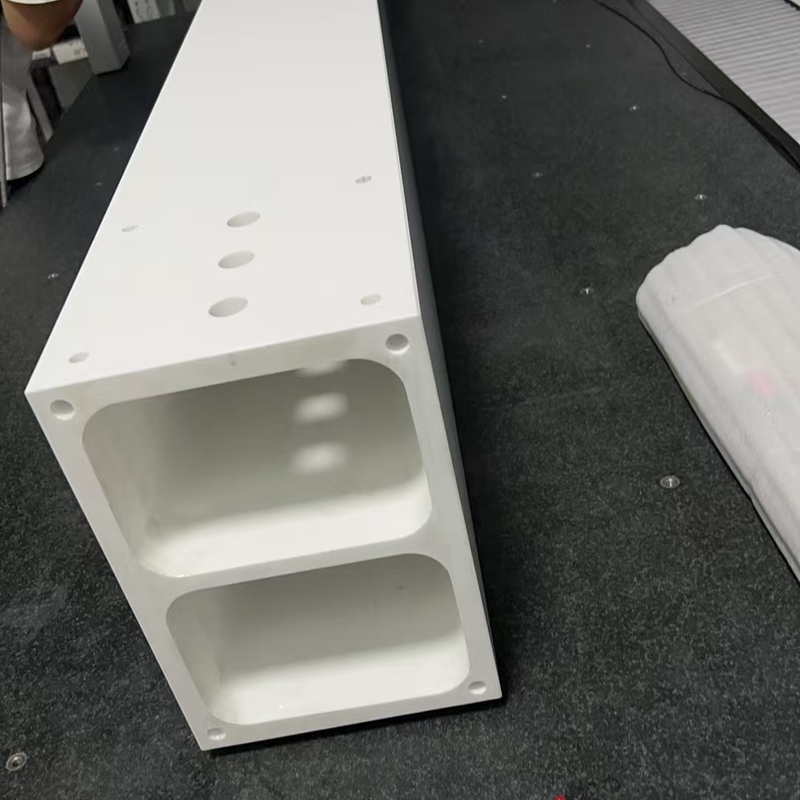

Balok keramik lubang ganda diproduksi secara presisi menggunakan alumina kemurnian tinggi (Al₂O₃≥99%) melalui proses penekanan isostatik dan sintering suhu tinggi. Menampilkan desain saluran ganda yang inovatif, produk ini mempertahankan kekuatan mekanik yang sangat tinggi sekaligus secara signifikan meningkatkan konduktivitas termal dan efisiensi aliran gas, menjadikannya solusi ideal untuk lingkungan industri bersuhu tinggi.

Aplikasi Utama

• Peralatan perlakuan panas suhu tinggi: Struktur pendukung untuk tungku pendinginan/anil

• Tungku industri: Komponen penahan beban untuk tungku terowongan/tungku perapian rol

• Peralatan pemrosesan kimia: Elemen pendukung untuk menara reaksi/pengeringan

• Industri elektronik: Rangka tahan suhu tinggi untuk manufaktur semikonduktor

Keunggulan Utama

✓ Ketahanan suhu ekstrem: Layanan berkelanjutan pada 1700°C (jangka pendek 1800°C)
✓ Desain saluran ganda yang dioptimalkan: Pertukaran panas 20% lebih baik, penurunan tekanan 15% lebih rendah
✓ Kekuatan mekanik unggul: Kekuatan lentur ≥350MPa, kekuatan tekan ≥2200MPa
✓ Stabilitas termal yang sangat baik: CTE 6.8×10⁻⁶/°C dengan ketahanan guncangan termal yang luar biasa
✓ Umur pakai yang diperpanjang: Umur pakai 30-50% lebih lama daripada produk sejenis

Spesifikasi Teknis

Proses Manufaktur

1. Pemilihan material: Bubuk alumina kelas nano (D50≤0.8μm)

2. Penekanan isostatik: 200MPa untuk kepadatan optimal

3. Sintering suhu tinggi: 1780°C selama 8 jam

4. Pemesinan presisi: CNC 5-sumbu (toleransi ±0.15mm)

5. Inspeksi kualitas: Pengujian ultrasonik/X-ray 100%

Pedoman Penggunaan

⚠️ Pemasangan: Spacer keramik wajib, preload ≤5kN
⚠️ Kontrol suhu: ≤3°C/menit di atas 800°C
⚠️ Batas beban: Jangan pernah melebihi kapasitas terukur 350kg/m
⚠️ Pemeliharaan: Inspeksi permukaan setiap 500 jam

Layanan Purna Jual

• Dukungan teknis: Analisis tegangan termal gratis

• Kustomisasi: Dimensi non-standar tersedia

• Tanggapan darurat: Dukungan teknis 12 jam

FAQ

T: Keunggulan vs desain lubang tunggal?
J: Pertukaran panas 20% lebih baik, penurunan tekanan 15% lebih rendah, kekuatan 10% lebih tinggi.

T: Penggunaan dalam siklus termal cepat?
J: Rekomendasikan sistem pendingin tambahan (laju ≤5°C/menit).

T: Perbedaan suhu maksimum?
J: 800°C sesaat (batas yang disarankan 500°C).
